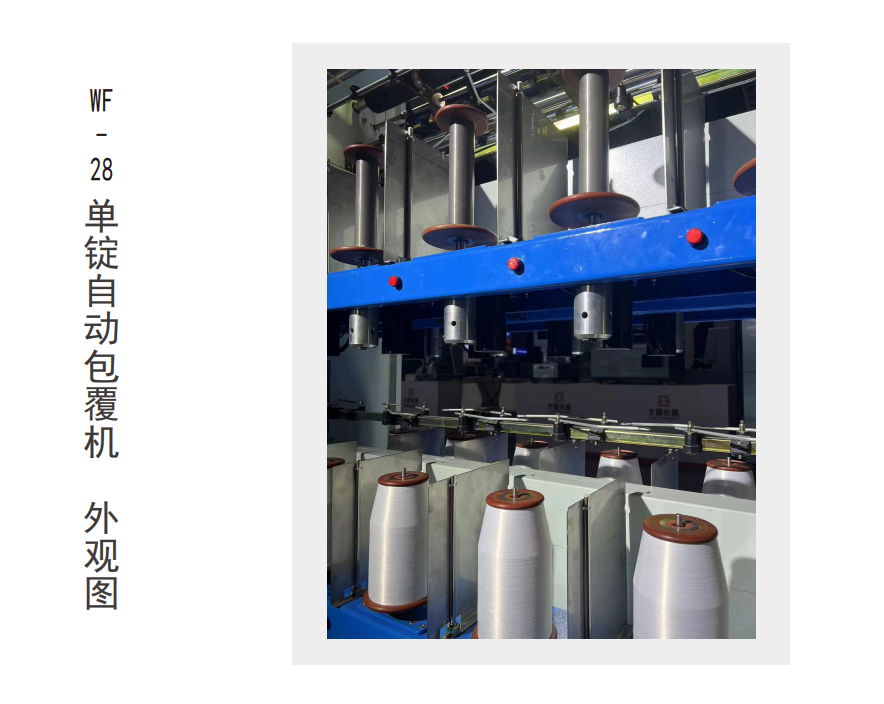

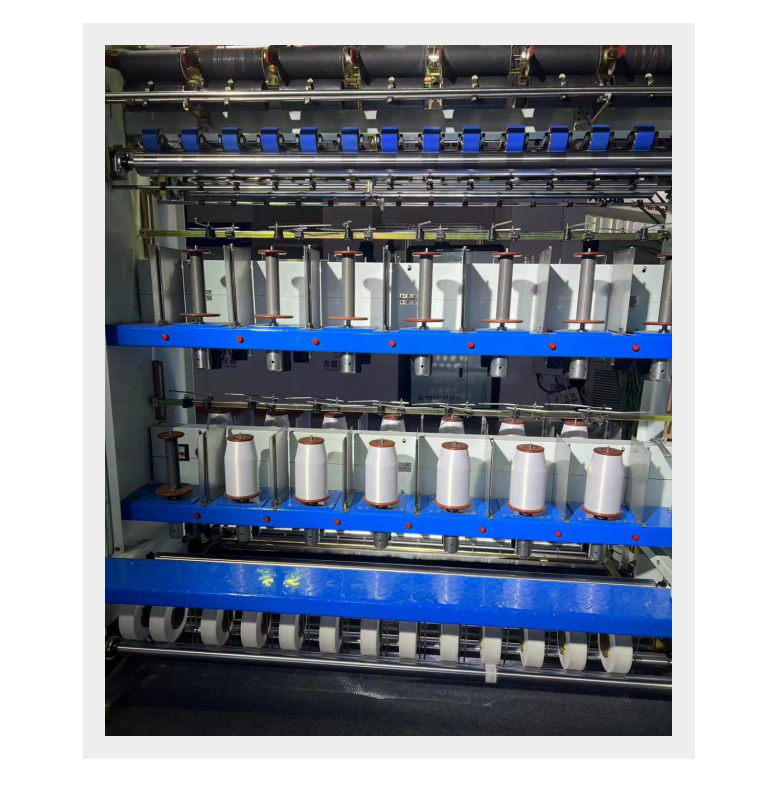

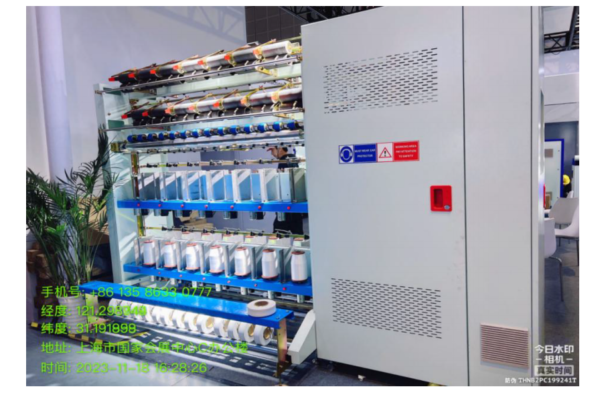

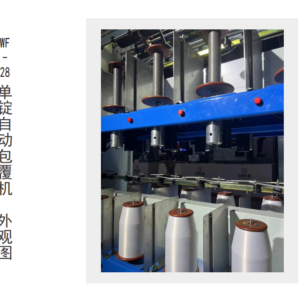

WF-28 单锭自动包覆机

独立无刷直流电机传动单锭退绕，匹配单锥结构大卷装纱管，络丝卷
装重约1400g-1600g；真正完成单颗纱无接的高端氨纶包覆纱；适用高
品质要求的经纱和纬纱织造无接头高弹面料；双排双面的机架结构设
计，锭距228mm适应150D以下外包丝退绕产生气圈的空间。卷绕管长180mm
可以完成1600g包覆纱的卷装量；加持伺服驱动的自动控制工艺系统匹
配1.5KW伺服电机，全空间设定卷绕工艺可以合理的设计卷绕结构获得
完美的卷装形状和顺畅的退绕效果。并可以平衡整颗纱内外层、中间和
两端的张力。
本机适用高端面料、丝袜、内衣、桑蚕丝等服饰用纱；也可定制工业
面料、防护用特种高强纱线专用机型生产防切割/防穿刺/防弹/阻燃耐
高温/耐磨/抗病毒防辐射/导电/变色/光纤维/等功能性特殊纤维的组
合包覆！可单包/双包/多包！

联系
分类：

Thông tin thêm:

Mua sỉ vui lòng liên hệ chúng tôi:
028 777 02 614 Gửi tin nhắn

配套设备信息
电源供电电压 DC310V，DC15V
电源模块与控制板
连接方式 标准接口线连
控制器输出电压 DC310V
配套电机 客供有感电机（霍尔）
电机和控制器接接方式 标准工业接口

控制器功能
通讯方式 标准的MODBUS_RTU
（命令定义详见客户功能需求文档）
控制器驱动方式 有感方波
开关类型（开机信号类型） 触发开关（开关带12V LED指示灯）
详见客户提供按键规格书
PCB预留开关连线接口。
额定带载最大转速 5000rpm
最大工作功率 260W
持续工作功率 20W
电机运行方式 速度闭环（最大转速限定5000rpm）
正反转切换功能 通讯指令切换
调速方式 定速
启动方式 通讯指令启停，硬件触发开关应急启停
限流功能 额定工作电流40A-50A，工作电流超过50A，限流降速；
电机保护及处理方式 1、过压保护，停机，反馈异常信号，触发开关控制重启；
2、电流保护，停机，反馈异常信号，触发开关控制重启；
3、堵转保护，停机，反馈异常信号，触发开关控制重启；
4、过温保护，停机，反馈异常信号，触发开关控制重启；

控制器结构安装信息
控制板安装方式 外置，客户定制金属外壳；
控制板散热条件 外壳散热（客户指定金属外壳）
噪音要求
PCB 颜色及厚度要求 无
PCB LOGO 无

产品整机信息
整机尺寸 无
整机应用 包覆纱锭子电机
工作环境温度范围 -20℃～50℃
防水/防潮等级要求 外壳结构防潮，PCBA组装时表面喷涂三防漆
配套设备信息
电源供电电压 DC310V，DC15V
电源模块与控制板
连接方式 标准接口线连
控制器输出电压 DC310V
配套电机 客供有感电机（霍尔）
电机和控制器接接方式 标准工业接口
通讯方式 标准的MODBUS_RTU （命令定义详见客户功能需求文档）
单锭单控252锭*9节参数：
序号 名称 参数 备注
1 卷曲部分 2层
2 纸管长度 180（毫米）
3 锭子数量 252锭
4 锭子距离 228（毫米）
5 一节数量 28锭
6 机器功率 70KW 每个锭子260W
7 机器尺寸 17632X1300X2125 一节1830
8 锭子最高转速 13000RPM
